ZCY60R煤礦用側卸式裝巖機--側卸裝巖機配件

2020-01-17 14:28:56

次

煤礦用側卸裝巖機是新一代履帶行走的無軌裝載設備,主要用于煤、半煤巖巷,也可用于小斷面全巖巷煤、巖及其它物料的裝載。具有插入力大、機動性好、全斷面作業、安全性好、一機多用等特點。除完成裝載作業外還可以充當支護時的工作平臺,完成工作面短距離運輸、臥底、清幫等,可以顯著提高掘進速度,取得良好的綜合經濟效益,可用于斜坡作業，能方便地與鉆車等配套，組成高效機械化作業線。

煤礦用側卸式裝巖機

ZCY60R側卸式裝巖機是以電機為原動機、液壓馬達驅動、履帶行走、液壓油缸操作鏟斗的正裝側卸式裝載設備。它由工作機構、液壓裝置、履帶行走部、行走減速部、機體、電氣系統等6大部分組成。本機主要用于水平、傾斜巷道掘進和采場裝運煤、巖和礦物。

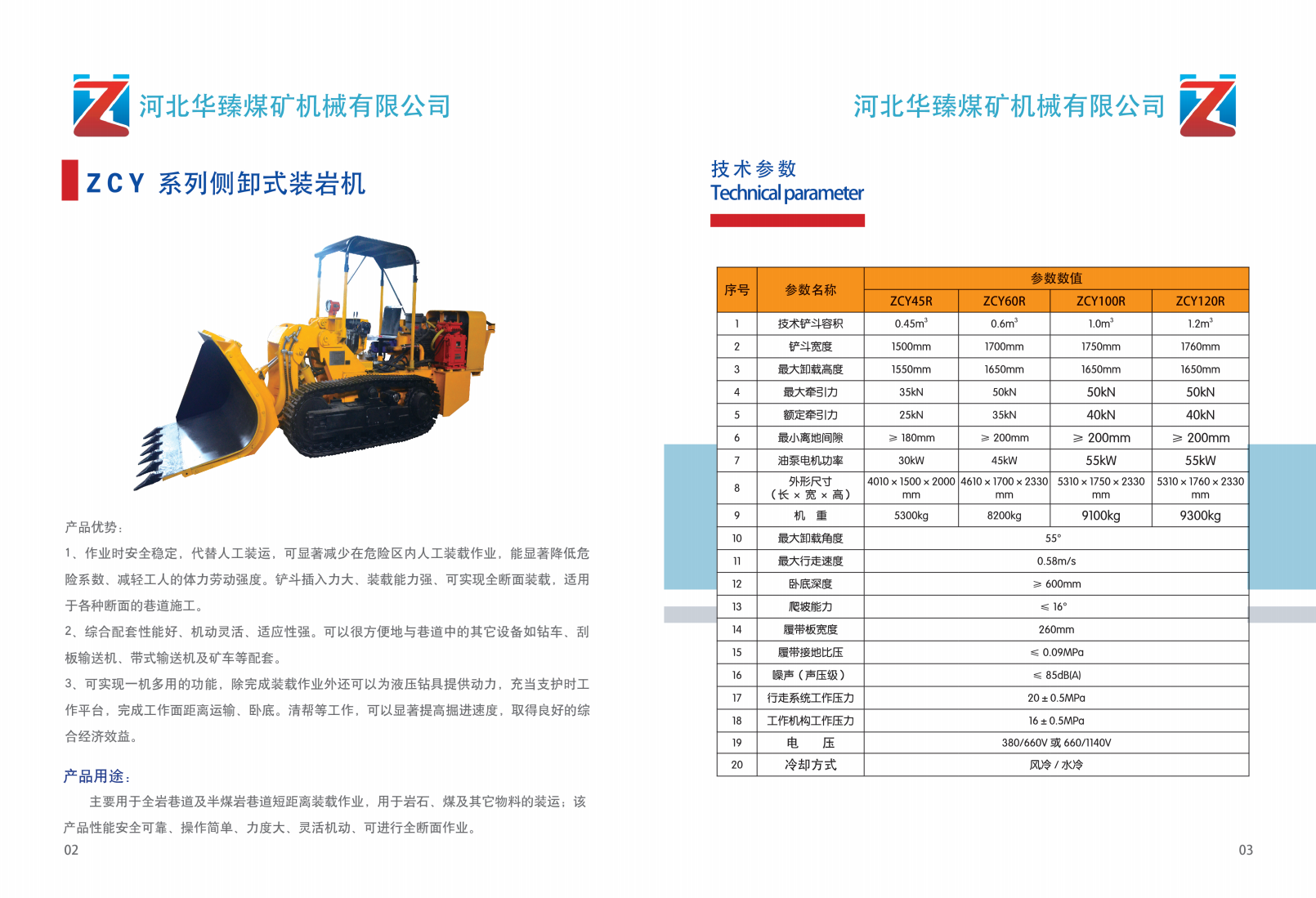

ZCY60R側卸式裝巖機型號意義

型號：ZCY60R側卸式裝巖機；

Z——裝巖機；

C——鏟斗向側面卸載；

Y——驅動方式。用Y表示液壓驅動；

60——鏟斗容積（立方米）；

R——R表示潤滑履帶；

ZCY60R煤礦用側卸式裝巖機--側卸裝巖機配件

ZCY60煤礦用側卸裝巖機配件：側卸油缸，鏟板油缸，舉升油缸，銅套，油缸銷軸，行走馬達，馬達減速機，齒輪油泵，多路閥，吸油濾芯，回油過濾器濾芯，高壓膠管，接頭，馬達等。

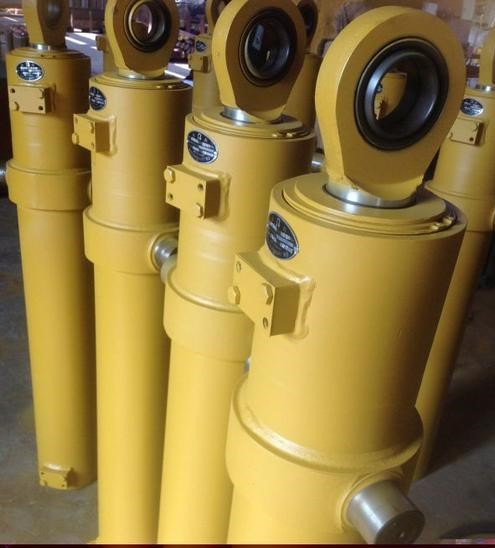

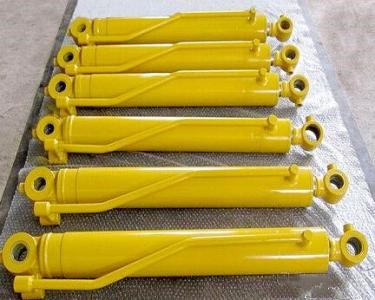

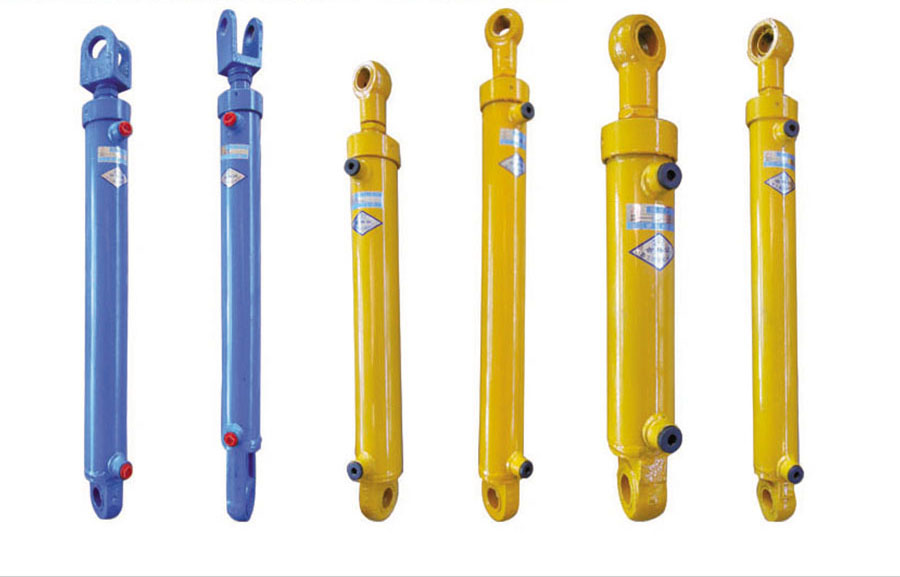

側卸油缸介紹：

液壓油缸，它是一種壓力光整加工，是利用金屬在常溫狀態的冷塑性特點，利用滾壓工具對工件表面施加一定的壓力，使工件表層金屬產生塑性流動，填入到原始?xì)埩舻牡桶疾ü戎?，而達到工件表面粗糙值降低。由于被滾壓的表層金屬塑性變形，使表層組織冷硬化和晶粒變細，形成致密的纖維狀，并形成殘余應力層，硬度和強度提高，從而改善了工件表面的耐磨性、耐蝕性和配合性。

適應范圍：升降機、升降平臺、登車橋、升降貨梯

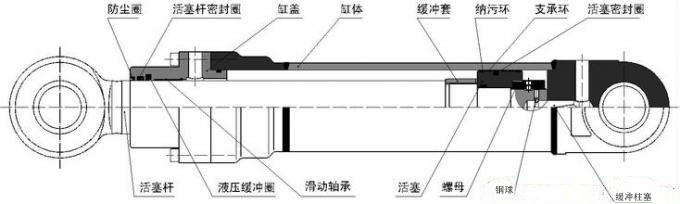

產品組成：

1、缸筒；2、活塞桿；3、缸蓋；4、活塞；5、密封件；6連接耳環或者法蘭盤

工作原理：

通過手動增壓桿（液壓手動泵）使液壓油經過一個單向閥進入油缸，這時進入油缸的液壓油因?yàn)閱蜗蜷y的原因不能再倒退回來，逼迫缸桿向上，然后在做工繼續使液壓油不斷進入液壓缸，就這樣不斷上上升，要降的時候就打開液壓閥，使液壓油回到油箱，這個是簡單的工作原理，其他的都是在這個基礎上改進的，氣缸跟油缸的原理基本相同。
